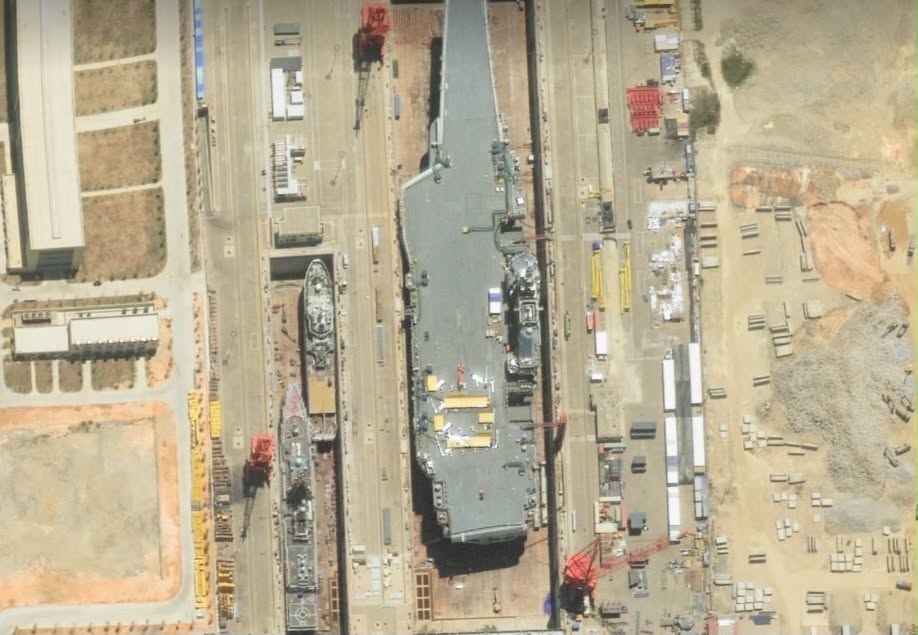

照片為作者提供
【聚論壇張競評論】山東艦正在榆林外港乾塢進行塢內工程，對比山東艦進塢前或是出塢後，配合山東艦塢內工程所設置塢墩佈局影像資料。從山東艦塢墩配置佈局，其實吾人可以直接看出或是透過測算獲得很多有用情報資訊。
儘管缺乏精準之塢墩圖(Docking Plan)，但是從塢墩佈局影像資料，可以精準測算出支撐整個縱向龍骨以及從配合主要橫向肋骨(橫樑框架Web Frame)位置，但又位於艦體中心線之各個塢墩，掌握整個中心墩佈局。
然後對比支撐前述主要橫向肋骨，同時接觸面要配合艦體外板曲線之邊墩配置佈局，進一步掌握各個主要橫向肋骨(橫樑框架Web Frame)精確位置。在此必須提醒，邊墩鮮少用於支撐船體一般性橫向肋骨(Simple Frame)，此因其強度不足，比不上主要橫向肋骨(Web Frame)具有板材(Plate)協助支撐結構應力，因此反而有可能讓船體變形。
依據前述塢墩位置，確實有可能反向計算推導出一般布置圖(General Arrangement)、船舯剖面圖結構圖(Midship Section Chart)以及Lines & Offset Table(線圖和座標表)；但有時未見得能夠將前述涉及艦體結構圖完整還原，只能獲得粗略結果。
最後依據中心墩與邊墩位置，可以推估出其佈局所必須避開之聲納外罩(Sonar Dome)、穩定翼(Fin Stabilizer)、俥葉(Propeller)、舵板(Rudder)、推進器大軸(Propulsion Shaft)以及舭龍骨(Bilge Keel)等突出艦體曲線外露裝具與結構位置；甚或是船體內裝設於橫向肋骨處，重量較重之內部裝備位置(the inner heavy equipment which is installed in the transverse frame)。
您可以看出山東艦中心墩與邊墩佈局嗎？真正重點其實是「擺好塢墩後，儘快放水淹沒塢墩，避免曝光」以及「艦船出塢後，儘速放乾水，並立即將塢墩撤離，避免曝光。」才是反情報軍機保密關鍵！
作者為英國博士、中華戰略學會資深研究員，曾任國軍艦長
